Er HTQ700GL 5-akset CNC-brosag riktig for tilpasset steinfabrikasjon?

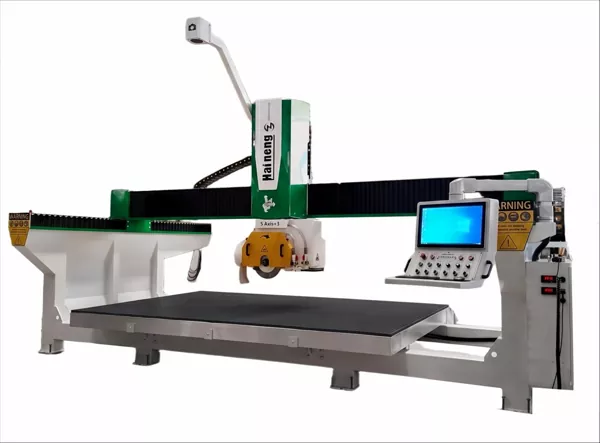

HTQ700GL5-akset CNC brosager designet for steinprosessorer som trenger mer fleksibilitet enn et konvensjonelt rettskjæringsoppsett. Med CNC-kontroll, CAD-importprogrammering, justerbar skjærehodebevegelse og en kraftig sveiset struktur, støtter maskinen en rekke bruksområder for steinskjæring og forming.

Hva kan HTQ700GL 5-akset CNC-brosag gjøre?

Ikke alle steinprosjekter har en rektangulær kontur. Kjøkkenbenkeplater, servantplater, arkitektoniske komponenter og dekorative steinstykker kan kreve vinklede kanter, buede profiler eller spesialformede deler.

HTQ700GL støtter en rekke skjære- og profileringsoperasjoner, inkludert:

1. Rett og vinklet skjæring:Bearbeid steinplater og skjær deler i passende vinkler.
2. Tilpasset skjæring:Produser runde, ovale, vifteformede, polygonale, diamantformede og andre uregelmessige former.

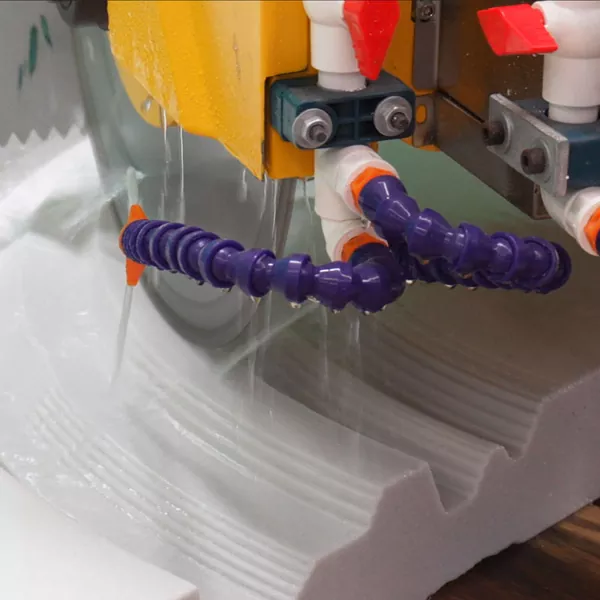

3. Buet profilering:Følg rette og buede konturer for passende dekorative steinkomponenter.
4. Sporskjæring:Lag rette, vinklede og gitte spor for passende bruksområder.
5. Fasing og kantforming:Bruk justerbar skjærehodebevegelse for å møte ulike designkrav.

Maskinspesifikasjonen viser C-aksens rotasjon fra 0 til 360 grader og A-aksens bevegelse fra 0 til 90 grader. Arbeidsbordet har et spesifisert maksimalt tiltområde på 0 til 85 grader.

Disse bevegelsesområdene gir produsentene flere muligheter når de planlegger tilpasset arbeid. Faktisk bearbeidingsevne avhenger av materialet, arbeidsstykkets dimensjoner, bladkonfigurasjon, verktøy og valgt skjæremetode. For krevende eller uvanlige jobber, be leverandøren om å bekrefte oppsettet og arrangere en prøvekuttetest.

Bruksområder i benkeplater og steinfabrikasjon

Kjøkken og bad benkeplater

Benkeplateproduksjon innebærer ofte mer enn å dimensjonere en plate. Avhengig av design, kan en jobb kreve vinklede kanter, vaskåpninger, kranhull eller dreneringsspor.

HTQ700GL støtter skjære- og profileringsoperasjoner. Med det valgfrie fresertilbehøret og passende verktøy kan maskinen også konfigureres for ytterligere maskineringsoppgaver, inkludert fresevask og kranåpninger, dreneringsspor og benkeplatekanter. Polering krever egnede slipeskiver og verktøy.

For verksteder som behandler både standard benkeplater og tilpassede design, kan denne konfigurasjonen bidra til å bringe flere passende operasjoner på én maskin. Bekreft tilleggsutstyret og nødvendig verktøy før du bestiller.

Granitt- og marmorbehandling

Granitt- og marmorverksteder håndterer ofte produkter med ulike tykkelser, konturer og krav til etterbehandling. HTQ700GL er egnet for evaluering av bruksområder som formede steinkomponenter, vinklede kutt og dekorative profiler.

Spesifisert bladdiameterområde er 350 til 700 mm. Maksimal bladdiameter bør ikke behandles som maksimal skjæredybde. Den oppnåelige skjæredybden og anbefalte arbeidsforhold avhenger av maskinens konfigurasjon, valgt blad og materiale.

Fliser og konstruert stein

Storformatfliser og konstruerte steinprodukter kan kreve planlagte kuttebaner og spesifikke kantbehandlinger. HTQ700GL bruker CNC-kontroll og CAD-importprogrammering for å støtte programmerte operasjoner for passende materialer og deldesign.

Før bearbeiding av ukjente materialer, bekreft bladkompatibilitet, arbeidsstykkestøtte, mateinnstillinger og nødvendig kvalitet på ferdigkanten med leverandøren.

CAD-importprogrammering og CNC-drift

Programmering er en viktig faktor når et steinverksted håndterer ulike delformer og kundetegninger. En maskin med omfattende bevegelsesevne er mest nyttig når operatører kan forberede de nødvendige kuttebanene på en repeterbar måte.

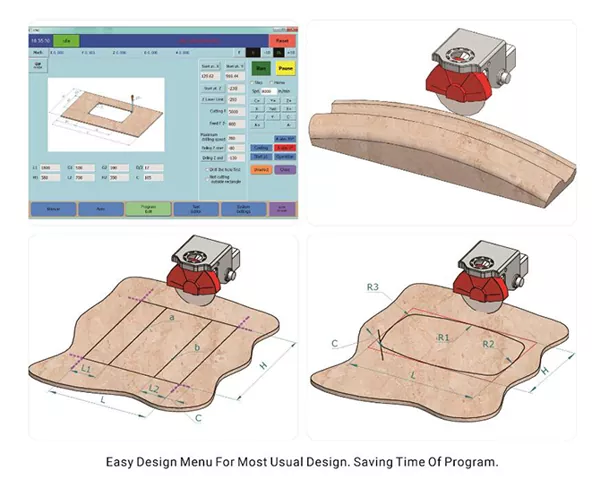

HTQ700GL bruker CNC-kontroll og CAD-importprogrammering. Produktdokumentasjonen beskriver et berøringsskjermgrensesnitt designet for å forenkle driften og et system som kan generere grafikk fra innlagte data.

En typisk arbeidsflyt innebærer å forberede tegningen, importere kompatible CAD-data, sjekke behandlingskravene, sette opp materialet og verktøyet og verifisere jobben før automatisk behandling starter.

Denne tilnærmingen er relevant for verksteder som regelmessig mottar tilpassede tegninger eller gjentar produksjonen av lignende deler. Før du kjøper HTQ700GL5-akset CNC brosag, bekreft støttede CAD-filformater, programvarekrav og operatøropplæringsordninger.

Kraftige struktur- og bevegelseskomponenter

Maskinkonstruksjon er en annen faktor å vurdere når du velger utstyr for vanlig produksjon. HTQ700GL bruker en integrert stiv sveiset struktur. Dens dokumenterte bevegelseskomponenter inkluderer lineære skinner, kuleskruer, spiralgir, høypresisjons planetreduksjoner og et servosystem.

Maskinen har en spesifisert 22 kW hovedmotor og et turtallsområde på 0 til 6000 o/min. Total installert maskineffekt er oppført som 33 kW.

Disse spesifikasjonene gir et nyttig utgangspunkt for å sammenligne utstyr. Imidlertid avhenger skjærehastighet, ferdigkantkvalitet og produksjonseffekt av faktorer som valgt blad, materialegenskaper, skjæredybde, mateinnstillinger og operatøroppsett.

HTQ700GL tekniske spesifikasjoner

Følgende figurer er basert på produsentens produktdokumentasjon. Imperial-konverteringer er omtrentlige.

Installasjonsmerknad:Totale dimensjoner representerer ikke den fulle driftsklaringen som kreves rundt maskinen. Bekreft strømforsyning, tilgang til stedet, gulvforhold, lasteplass, vedlikeholdsklaring og installasjonskrav før du forbereder verkstedet.

Er HTQ700GL riktig for verkstedet ditt?

Den riktige maskinen avhenger av jobbene dine kunder faktisk bestiller. Et verksted med fokus på rektangulær platedimensjonering kan ha andre krav enn et som regelmessig lager tilpassede benkeplater eller uregelmessige steinprofiler.

HTQ700GL kan være verdt å vurdere hvis butikken din:

1. Behandler vinklede kutt, buede konturer eller spesialformede steindeler.
2. Trenger CNC-kontroll og CAD-importprogrammering for tegningsbasert arbeid.
3. Fungerer med granitt, marmor, konstruert stein, fliser eller andre kompatible byggematerialer.
4. Ønsker å evaluere valgfrie freseoperasjoner for passende benkeplateapplikasjoner.
5. Har gulvplass og elektrisk kapasitet som kreves for maskinen.

Før du tar en kjøpsbeslutning, utarbeide flere representative tegninger. Inkluder en standard kuttejobb, et vinklet kutt og en uregelmessig profil. Be leverandøren bekrefte riktig konfigurasjon, verktøy og prosesseringsmetode for hver jobb.

Hva du bør sjekke før du ber om et tilbud

Materiale og tykkelse

Identifiser materialene du behandler oftest og gi både typiske og maksimale arbeidsstykketykkelser. Ulike materialer kan kreve forskjellige kniver og arbeidsforhold.

Deldimensjoner og skjærekrav

Del den vanlige lengden, bredden, tykkelsen, nødvendige vinkler og profildetaljer. Dette hjelper leverandøren med å vurdere om maskinens reise og foreslåtte konfigurasjon er egnet.

Verktøy og valgfrie funksjoner

Spesifiser om jobbene dine trenger rett skjæring, vinklet skjæring, tilpassede profiler, spor, fresing eller polering. Bekreft hvilke funksjoner som krever tilleggsutstyr i stedet for å anta at hver operasjon er inkludert i standardkonfigurasjonen.

Programvare og fabrikkbetingelser

Gi representative CAD-tegninger og bekreft kompatible filformater. Sjekk også maskintilgang, tilgjengelig installasjonsplass, elektriske krav og vedlikeholdsklarering.

Ettersalgsstøtte

Spør om installasjonsveiledning, operatøropplæring, reservedeler, vedlikeholdsdokumentasjon og teknisk støtte. Disse detaljene bør gjennomgås sammen med maskinspesifikasjonene og kjøpesummen.

Ofte stilte spørsmål

Hvilke materialer kan HTQ700GL behandle?

Produktdokumentasjonen viser plater, fliser, marmor, kunststein, granitt, sementprodukter og andre byggematerialer for passende skjære- og formingsapplikasjoner. Bekreft kompatibilitet for ditt spesifikke materiale og tykkelse før du bestiller.

Støtter HTQ700GL vinklet skjæring?

Ja. Den angitte A-aksens bevegelse er 0–90°, og C-aksens rotasjon er 0–360°. Arbeidsbordet har et spesifisert maksimalt tiltområde på 0–85°. Be leverandøren om å bekrefte den nødvendige konfigurasjonen for den tiltenkte jobben.

Kan maskinen behandle synkeåpninger og dreneringsspor?

Disse ekstra maskineringsoppgavene kan støttes med det valgfrie freseverktøyet og passende verktøy. Bekreft vedlegg, verktøy og nødvendig konfigurasjon når du ber om et tilbud.

Hvordan er maskinen programmert?

Den angitte programmeringsmetoden er CAD-import. Støttede filformater og programvarekrav bør bekreftes med leverandøren.

Hva er maksimal bladdiameter?

Spesifisert bladdiameterområde er 350–700 mm, omtrent 13,8–27,6 tommer. Denne figuren gir ikke i seg selv den maksimale skjæredybden.

Hvor mye plass krever maskinen?

De oppførte totale dimensjonene er 5 800 × 3 400 × 3 600 mm. Ytterligere plass kan være nødvendig for materialhåndtering, drift, vedlikehold og sikker tilgang. Be om et installasjonsoppsett før du klargjør stedet.

Diskuter dine steinskjæringskrav med Haineng

HTQ700GL5-akset CNC brosagkombinerer CNC-kontroll, CAD-importprogrammering, et 350–700 mm bladområde, justerbar skjærehodebevegelse og en integrert stiv sveiset struktur. En valgfri frese-konfigurasjon kan utvide bruken til ytterligere passende bearbeidingsoppgaver for benkeplater.

For å finne ut om maskinen passer dine produksjonsbehov, del materialtype, arbeidsstykkedimensjoner, nødvendige operasjoner og representative tegninger med Haineng. Leverandøren kan da hjelpe med å bekrefte passende maskinkonfigurasjon og tilleggsutstyr.

Be om et tilbud for HTQ700GL 5-akset CNC-brosag
