Hvorfor steinbutikker bytter 3-akse sager med 5-akse CNC-sentre?

Hva er en 5-akset CNC-brosag, og hvorfor grøfter produsenter 3-akse maskiner?

Tenk på en 5-akset CNC-brosag som et alt-i-ett automatisert skjæresenter. Den koordinerer fem interpolerte bevegelser på en gang: tre lineære bevegelser (X, Y, Z) pluss et C-aksehode som snurrer hele 360° og et A-akseblad som vipper opp til 90°.

Old-school 3-akse sager gjør rette kutt fint. Men i det sekundet du trenger en 45-graders gjæring eller et buet synkehull, må operatøren stoppe, manuelt spinne platen eller dra ut en vinkelsliper. En kraftig 5-akset maskin endrer det fullstendig. Den håndterer dimensjonsskjæring, gjæringsskjøter, buelister og utskjæringer i vask i ett kontinuerlig program uten at noen trenger å flytte platen for hånd.

• Mindre skrap: Datastyrt hekking kutter plateavfall med omtrent 15 %.

• Høyere ytelse: Kjører opptil 40 % raskere enn manuelle kutteoppsett.

Hvordan holder RTCP gjæringsskjær fra flising av hard kvartsitt og sintret stein?

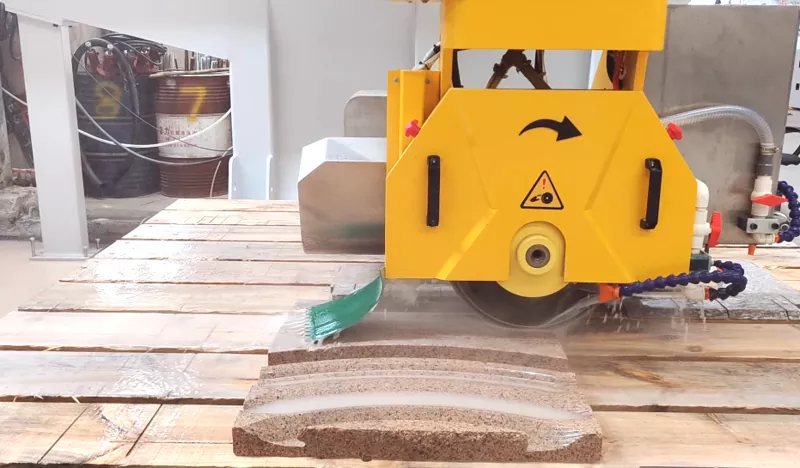

Å kutte 30 mm Taj Mahal kvartsitt eller ultrahard sintret stein vil straffe en spinkel maskin. Når et standard blad vipper til 45 grader, bøyer spindelen, bladet vibrerer, og du ender opp med stygg mikro-chipping rett langs den synlige skjøten.

RTCP (Rotational Tool Center Point) kinematikk løser dette. Kontrollsystemet sporer den nøyaktige fysiske spissen av diamantbladet i sanntid mens hodet roterer (0° til 360°) og tilter (0° til 90°).

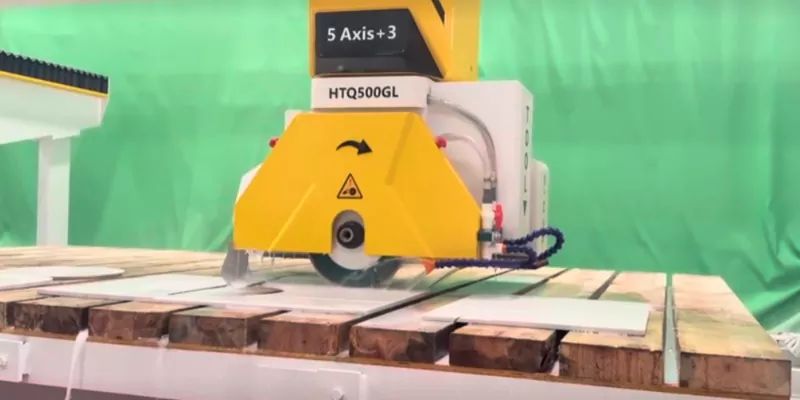

Sammen med en tung 18,5 kW (HTQ500GL) eller 22 kW (HTQ700GL) vannkjølt motor som snur opp til 5000 RPM, kutter bladet jevnt og stødig. Ingen skravlemerker. Ingen ødelagte fossekanter. Bare skarpe, rene 45° ledd hver eneste gang.

Hva kan du faktisk kutte og frese på HTQ500GL / HTQ700GL?

Kategori A: 1. Rett og 45° gjæringsskjæring

• Plateskjæring: Raske, automatiserte rette kutt for standard fliser og kjøkkenbenker.

• 45-graders gjæring: Vipper jevnt fra 0° til 90° for rene sømmer i fosseøyene.

Kategori B: 2. Polygoner, sirkler og buer

• Ingen bladoverløp: Kutter tette indre firkantede hjørner rent.

• Kurver og ovaler: Kontinuerlig C-akse rotasjon skjærer ut glatte sirkulære bord, åttekanter og buede sminkeplater.

Kategori C: 3. Integrerte senter-spindelfresing og synkeutskjæringer

• Integrert fres: Midt på hovedspindelen holder en dedikert fres.

• Utskjæringshull: Sagbladet gjør de rette grensesnittene, og deretter faller fresen ned til freserens rene radiushjørner, tappehull og dreneringsspor. Det er ikke nødvendig å overføre den tunge platen til et separat CNC-arbeidssenter.

Tilleggsalternativer som gjør daglig drift mye enklere

1. Toppkamera for venetilpasning: Tar et bilde av marmorplaten din slik at du visuelt kan matche årer på tvers av gjæringsledd i programvaren før du foretar et enkelt kutt.

2. Pneumatiske vakuumsugekopper: Monteres rett ved siden av bladet for å plukke opp og dytte kuttede deler ut av veien slik at bladet ikke treffer dem ved neste pass.

3. Automatisk platetykkelsessonde: Leser tykkelsesvariasjoner i sanntid over ujevne plater og justerer Z-dybden i farten.

4. Auto Tool Setter: Måler blad- og freseverktøylengder med ett trykk etter et verktøyskifte.

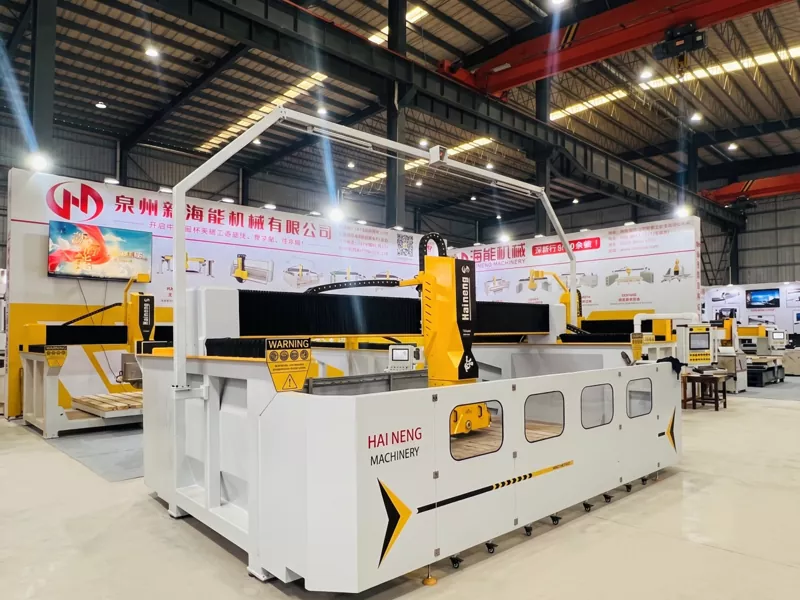

5. Lukkede sikkerhetsdører: Holder vannsprut innesluttet og beskytter butikkarbeidere mot støy.

Raske vanlige spørsmål for steinbutikkeiere

Spørsmål 1: Vil denne maskinen passe i en standard 20GP fraktbeholder?

Svar: Ja. Enkeltrammesengen, portalen og det hydrauliske bordet er designet spesielt for å laste rett inn i en enkelt 20GP fraktbeholder uten kostbart havari.

Spørsmål 2: Trenger gutta mine CAD/CAM-programmeringsgrader for å kjøre den?

Svar: Nei. Berøringsskjermsystemet inkluderer forhåndsinnstilte geometriske former (rektangler, vaskutskjæringer, sirkler). For tilpassede jobber laster du bare en .dxf-fil fra en USB-stasjon eller Wi-Fi.

Q3: Hvordan fungerer ekstern teknisk støtte?

Svar: Hver maskin kommer med en innebygd Wi-Fi-modul. Hvis du får et programvareproblem, logger våre teknikere på eksternt for å diagnostisere, justere innstillinger eller oppdatere programvare gratis.
